一體化千兆以太網問題診斷器，用于銅、光纖和 Wi-Fi 網絡。
通過線纜、有線和 Wi-Fi 基礎架構，排除來自客戶端連接、到本地托管的關鍵網絡服務、公用與私用云之內的網絡性能故障
利用為您的網絡、服務和應用程序定制的標準化測試腳本，任何人都會成為故障排除專家
擁有一鍵式自動測試和直觀的用戶界面，幾秒鐘內就可獲得答案
獨特的 Veri-Fi™ 測試，證明您的 Wi-Fi 網絡是否以最佳性能運行
使用內置的銅/光纖過濾分路器 (TAP)，通過捕獲客戶端和網絡之間的數據包，解決復雜的網絡和應用程序問題
通過 web 瀏覽器遠程控制 OneTouch AT，可與同事協作并擴展故障排除的有效范圍

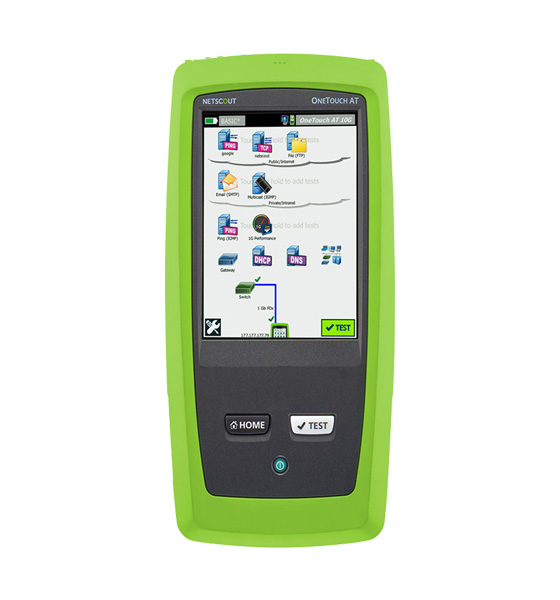

OneTouch™ AT Network Assistant 是一種用于銅纜、光纖以及 Wi-Fi 網絡的一體化千兆以太網故障診斷工具。可從客戶角度查看網絡性能，因此可以快速解決問題，按時完成部署項目。
Fluke Networks 最近的研究表明，網絡專業人員花費 25% 的時間來排除故障 — 這些時間本來可以用于部署新技術和優化網絡性能。由于大多數問題需要一個小時或更長時間來解決，致使整個企業的終端用戶工作效率受到影響。OneTouch AT 通過精簡的三步法，大大減少排除故障的時間：
通過改善流程中的每一步，對于過去需要一個月排除的問題，使用 OneTouch AT 現在可以節省幾乎一個星期。OneTouch AT 使您的企業中的每一個人—從技術新手到經驗豐富的專家—都成為極其高效的問題解決能手。
“我們是小團隊，經常在途中奔波，不可能總是隨身攜帶網絡故障排除的每一樣工具。這是我試用 OneTouch AT 之前的想法。試用后，我覺得它太“神奇”了 – 它包括了從基本線纜測試到有線、無線和光纖的整體網絡性能測試，應有盡有。因此，不論我們遇到什么問題，都能沉著應對。”– Tony Peffley，Elkhart County 的系統/網絡管理員
用于銅、光纖和 Wi-Fi 測試的集成 Ethernet 測試儀
OneTouch 整合了 2 個 10/100/1000 Mbps RJ-45 Ethernet 測試端口，2 個 100/1000 Mbps SFP 光纖收發器端口和 1 個內置 802.11 a/b/g/n 雙波段收音機。可同時測試您的有線以太網和無線 Wi-Fi 網絡，并利用并行測試結果輕松進行性能對比。
確保您的無線局域網配置正確，并按設計運行。找到最近的接入點。驗證通道、安全類型、傳輸速率和信號、以及噪聲級。確定您的 DHCP 和 DNS 服務器的性能問題，并橫向對比無線和有線結果。查找網關和連接到 WLAN 的設備。
多數網絡故障來自于客戶設備連接到網絡的位置—此設備可能是 PC、IP 電話、打印機、POS 終端、工業設備控制器或醫療成像儀。常見問題包括“不工作”、“不能連接”、“文件無法訪問”、“應用程序無響應”和“網速緩慢”。OneTouch 可幫助您診斷這些問題，或者證明問題并非由網絡造成 — 通過模擬客戶端設備，并評估網絡性能。
網絡問題的原因可能比較隱蔽。OneTouch AT 可通過測定并分析主要網絡組件的性能來確定問題的根源：網絡布線、以太網 (PoE) 供電、與最近交換機的連接、與最近接入點的連接，以及關鍵網絡服務和基于服務器應用程序的性能。
使用直觀觸摸界面創建針對您的網絡、服務和應用程序的測試配置文件或測試腳本。創建只有幾個測試的簡單配置文件，或者包含幾十個測試的高級配置文件。您可以建立配置文件，以包容不同類型的用戶、設備、地點或技術。配置文件一旦創建，即可保存，以便日后快速輕松重新使用。創建標準化配置文件庫，以提高網絡支持人員的故障診斷專業技巧，并建立更快、更有效進行故障診斷的極佳規范。
1 小時測試時間僅需 1 分鐘完成
使用一鍵式 AutoTest 自動測試配置文件中定義的所有事項。由于 AutoTest 測試從物理層開始，經過有線和無線基礎架構，直到網絡服務和應用程序，所以正在測試的網絡元件旁邊會出現清晰的通過/失敗指示器。各網絡元件 — 電纜、交換機、接入點、服務、應用程序、Wi-Fi 通訊頻帶，均以圖形的形式表現。更高級的通過/失敗指示器提供一目了然的整體狀態。點擊圖標可獲取性能詳細信息。
獨特的 Veri-Fi 測試，可在 OneTouch AT 的有線和無線連接之間發送測試流量，通過 3 網絡基礎架構，對層 1 進行全面的檢驗。測定吞吐量、丟失、延遲、以及在上行和下行方向速率高達 100Mbps 的抖動。
在需要使用數據包層級的視圖解決網絡或應用程序問題時捕獲流量。通過過濾流量捕獲重要部分。將捕獲文件導出到您偏好的協議分析儀中，進行解碼和分析。
使用內置的在線匯聚型銅纜和光纖分路器訪問在客戶端與網絡之間運行的流量。避免配置交換機鏡像端口或安裝單獨的分路器的復雜性、所需的時間和成本。
通過分享數據包捕獲、截屏和 AutoTest 報告，更有效地與同事、顧問、集成商和供應商進行協作。遠程控制用戶界面，通過 OneTouch AT 管理端口和 web 瀏覽器，可遠程管理文件。可將網絡攝像頭連接到 OneTouch AT 上，實時查看測試環境。
銅纜和光纜測試
通過測定雙絞線電纜布線圖和長度，了解電纜性能。使用電纜識別器和 IntelliTone™ 音頻技術查找并確定電纜。測定通過光纖線纜接收的光功率。通過利用 FiberInspector™ USB 視頻探頭查看連接器端面，檢查光纖連接的清潔度。
PoE 測試
通過 TruePower™ 負載測試來檢查是否成功提供 PoE。測定 PoE 卸載和欠載。模擬 802.3at (PoE+) 1 - 4 級帶電設備，并測定高達 25.5 瓦的功率。
有線和 Wi-Fi 連接測試
通過測試客戶與最近交換機之間的連接、確定最近的交換機、插槽和端口，并監測主要交換機端口統計數據來了解客戶端如何與有線基礎設施連接。通過測試客戶端和最近接入點之間的鏈接，識別 AP 名稱、信道和安全性，觀察授權和相關進程并監管關鍵 AP 和網絡統計，從而了解客戶端如何連接到 Wi-Fi 基礎架構。
分析有線 LAN 基礎架構
確保您的有線局域網配置正確，并按設計運行。找到最近的交換機、端口和 VLAN。監測交換機端口進出流量。確定您的 DHCP 和 DNS 服務器的性能問題。找到網關，并監測丟棄率和錯誤率。發現連接至局域網的設備。
測量網絡服務性能
通過測量可用性和響應，了解網絡服務或基于服務器的應用程序是否為產生所報告問題的根源。選擇適合您的服務或應用程序的性能測試：ping (ICMP)、連接 (TCP)、網絡 (HTTP)、文件 (FTP)、多播 (IGMP)、視頻 (RTSP) 或電子郵件 (SMTP)。點擊主頁上的圖標，獲取應用程序性能的詳細分解說明，包括 DNS 查尋時間、服務器響應時間、以及數據速率。測定值同時顯示，以輕松進行有線 /Wi-Fi 和 IPv4/IPv6 性能對比。以下為幾個示例：ping（拼接）您的 WLAN 控制器，連接至 VoIP 呼叫管理器上的端口 2000，下載具有 Web 界面的應用程序頁面，從服務器上傳或下載文件，訂閱多播組，訪問點播流媒體視頻服務器中的視頻內容，或者向您的手機發送文本消息電子郵件。
測試本地和基于云的服務
了解網絡服務的性能和在本地數據中心、企業內聯網服務器上或通過公共網絡訪問的服務器上托管的基于服務器的應用程序的性能。通過將測試圖標放置在 OneTouch AT 主頁的相應層內，按照地點組織測試。測定不同層的服務水平，找出問題。
診斷 IPv6 網絡故障
OneTouch AT 服務測試支持 IPv6，因此您可以輕松比較和對比您的 IPv4 和 IPv6 有線和無線網絡的性能。
保存測試結果
將 AutoTest 性能數據保存在 PDF 報告中，與同事或外部當事方分享，作為故障憑據記錄、進行基準測試的歷史性能記錄、以及新的基礎設施部署結束后的認證報告。
專門針對現場測試
OneTouch AT 專為網絡測試和網絡支持專業人員設計。實用的測試和管理工具包括 web 瀏覽器、Telnet/SSH 客戶端、線纜音頻發生器、光纖接頭檢查照相機和 webcam 支持。持久耐用的平臺為長年在惡劣環境中運行提供可靠保障。
| 功能總結 | 1T-1000 | 1T-2000 | 1T-3000 |
| 雙 10/100/1000 Mbps RJ45 端口 | ● | ● | ● |
| 雙 100/1000 Mbps 光纖 SFP 端口 | ● | ● | ● |
| 10/100 RJ45 管理端口，USB 2.0A 型端口 | ● | ● | ● |
| LAN 分析：布線、鏈路、TruePower™ PoE、最近的交換機和網關、DHCP、DNS、流量統計 | ● | ● | ● |
| LAN 附件：AC 適配器、接線圖適配器、跳線、便攜箱、手冊 | ● | ● | ● |
| 服務測試：Ping (ICMP)、連接 (TCP) | ● | ● | ● |
| Wi-Fi 分析：最近的接入點、網絡、接入點、客戶、信道、連接、驗證、定位 | ● | ● | |
| Wi-Fi 附件：外置定向天線 | ● | ● | |
| 高級服務測試：Veri-Fi | ● | ● | |
| 在線和單端數據包捕獲 | ● | ||
| 數據包過濾和幀切片 | ● | ||
| 高級服務測試：網絡 (HTTP)、文件 (FTP)、多播 (IGMP)、視頻 (RTSP) 、電子郵件 (SMTP) | ● | ||
| 捕捉附件：SX 千兆光纖收發器 x 2、SD 卡和 USB SD 讀卡器、USB 閃存驅動器、電纜標識符 2 - 6 | ● |
| 常規 | |
| 尺寸（模塊和電池已安裝） | 10.3 英寸 x 5.3 英寸 x 2.9 英寸（26.2 厘米 x 13.5 厘米 x7.3 厘米） |
| 重量（模塊和電池已安裝） | 3.5 磅（1.6 千克） |
| 顯示屏 | 5.7 英寸（14.5 厘米）LCD，帶有投射式電容觸摸屏，480 x 640 像素 |
| 交流適配器 | 輸入：100-240 Vac, 50-60 Hz, 1.0 A 輸出：+15 Vdc, 2.0 A |
| 電池類型 | 鋰離子電池組，7.2 V |
| 電池壽命 | 依據使用類型的不同，大約 3-4 小時 測試儀關閉時電量從 10% 充到 90% 需要 4 小時 |
| 內存 | 內置：系統和用戶文件間共享 2 GB SD 卡：為實現極佳性能選擇的 4 GB 容量、品牌和型號 USB 2.0 A 型端口：適用于 USB 大容量存儲設備 |
| 網絡端口 | |
| 網絡分析端口 | 兩種 RJ-45 10/100/1000BASE-T 以太網 2 個小型可插拔 (SFP) 100BASE-FX/1000BASE-X Ethernet |
| 管理端口 | 一種 RJ-45 10/100BASE-T 以太網 |
| 所支持的網絡標準 | IEEE 10BASE-T、IEEE 100BASE-T、IEEE 1000BASE-T、IEEE 100BASE-FX、IEEE 1000BASE-X |
| RFC 和標準 MIB 使用了 | 1213、1231、1239、1285、1493、1512、1513、1643、1757、1759、2021、2108、2115、2127、2233、2495、2515、2558、2618、2737、2790、2819、3592、3895、3896、4188、4502。 |
| 不可連接到電話網絡 | OneTouch AT 分析儀并非設計用于連接電話網絡。 OneTouch AT 分析儀并非設計用于連接 ISDN 線路。 除非通過符合監管機構要求的計算機網絡調制解調器設備，否則不得連接到電話網絡或 ISDN 線路。 |
| Wi-Fi 適配器 | |
| 數據傳輸速率 | 802.11a：6/9/12/24/36/48/54 Mbps 802.11b：1/2/5.5/11 Mbps 802.11g：6/9/12/24/36/48/54 Mbps 802.11n (20 MHz)：MCS0-23，達 216 Mbps 802.11n (40 MHz)：MCS0-23，達 450 Mbps |
| 工作頻率 | 2.412 ~ 2.484 GHz（工業、科學、醫學頻段） 5.170 ~ 5.825 GHz |
| 安全性 | 64/128 位 WEP 密鑰、WPA、WPA2、802.1X |
| 傳送輸出功率（±2 dBm 容差，最大功率隨信道和具體國家法規而變化） | 802.11a：12 dBm ± 2 dBm @ 54 Mbps 802.11b：17 dBm ± 2 dBm @ 11 Mbps 802.11g：16 dBm ± 2 dBm @ 54 Mbps 802.11gn HT20：16 dBm ± 2 dBm @ MCS0 802.11gn HT20：15 dBm ± 2 dBm @ MCS7 802.11gn HT40：15 dBm ± 2 dBm @ MCS0 802.11gn HT40：14 dBm ± 2 dBm @ MCS7 802.11an HT20：15 dBm ± 2 dBm @ MCS0 802.11an HT20：12 dBm ± 2 dBm @ MCS7 802.11an HT40：14 dBm ± 2 dBm @ MCS0 802.11an HT40：11 dBm ± 2 dBm @ MCS7 |
| 接收靈敏度（±2 dBm 容差） | 802.11a：-81 dBm ± 2 dBm @ 54 Mbps 802.11b：-92 dBm ± 2 dBm @ 11 Mbps 802.11g：-82 dBm ± 2 dBm @ 54 Mbps 802.11gn HT20：-79 dBm ± 2 dBm @ MCS7 802.11gn HT40：-76 dBm ± 2 dBm @ MCS7 802.11an HT20：-78 dBm ± 2 dBm @ MCS7 802.11an HT40：-74 dBm ± 2 dBm @ MCS7 |
| 功耗（典型） | 發送：80 mA 接收：350 mA |
| Wi-Fi 天線 | |
| 內置 Wi-Fi 天線 | 三個內置 2.4 GHz、1.1 dBi 峰值、5 GHz、3.2 dBi 峰值天線支持 3x3 MIMO 技術 |
| 外置定向天線 | 天線，頻率范圍 2.4 - 2.5 和 4.9 - 5.9 GHz。 2.4 GHz 頻帶的最小增益為 5.0 dBi 峰值，以及 5 GHz 頻帶的 7.0 dBi 峰值。 |
| 外置天線連接器（外置天線端口只接收，不發送） | 反向 SMA |
| 環境和監管 | |
| 工作溫度 | 32°F 至 122°F（0°C 至 50°C） |
| 電池充電溫度 | 32°F 至 104°F（0°C 至 40°C） |
| 貯存溫度 | -40°F 至 160°F（-40°C 至 71°C） -4°F 至 122°F（-20°C 至 50°C）（充電時間超過 1 周） |
| 工作相對濕度（% RH 無冷凝） | 5 % 至 45 % 32°F 至 122°F（0°C 至 50°C）： 5 % 至 75 % 32°F 至 104°F（0°C 至 40°C）： 5 % 至 95 % 32°F 至 86°F（0°C 至 30°C）： |
| 沖擊和振動 | 符合 3 類設備的 MIL-PRF-28800F 要求 |
| 安全 | CAN/CSA-C22.2 No. 61010-1-04, IEC 61010-1:2001 |
| 操作高度 | 13,123 英尺（4,000 米）、10,500 英尺（3,200 米）帶交流適配器 |
| 存儲高度 | 39,370英尺 (12,000 m) |
| 污染等級 | 2 |
| EMC | EN 61326-1:2006 |
| 電纜 | |
| 電纜類型 | 100 Ω 非屏蔽雙絞線 (UTP) LAN 線纜。 100 Ω 非屏蔽或屏蔽雙絞線 (SeTP) LAN 線纜。 TIA 類別3、4、5、5e 和 6：ISO 等級 C、D、E 和 F。 |
| 線纜長度測量 | 可測量的線纜長度從 3 英尺（1 米）到 656 英尺（200米）。 精度：± 6 英尺（± 2 米）或 5%，以較大值為準。 長度測量以 CAT 5e 線纜的額定傳播速度 (NVP) 為基礎。 |
| 設置 | |
| 有線 | 速度、雙工、PoE、802.1X、IPv4 地址、IPv6 地址、MAC 地址（端口 A 可由用戶更改）、VLAN |
| Wi-Fi | 頻段（2.4 和/或 5 GHz）、授權默認、掃描或連接、SSID、安全性、IPv4 地址、IPv6 地址、MAC 地址（Wi-Fi 適配器可由用戶更改） |
| SNMP | v1、v2、v3 |
| 管理端口 | IPv4 地址 |
| 語言（用戶界面） | 中文（簡體）、英語、法語、德語、日語、葡萄牙語、俄語、西班牙語 |
| 網絡測試 | |
| 基礎架構 | OneTouch 儀器、線纜、PoE、Wi-Fi 分析、最近的交換機、Wi-Fi 連接、網關、DHCP 服務器、DNS 服務器、發現 |
| 服務 | Ping (ICMP)、連接 (TCP)、Veri-Fi™、web (HTTP)、文件 (FTP)、多播 (IGMP)、視頻 (RTSP)、電子郵件 (SMTP) |
| 測試工具 | |
| 捕獲 | 連接（端口 A、A 和 B、在線） 過濾器（MAC、VLAN、IP 地址、端口、IPv6） 文件大小（1 MB 到 2 GB） 幀片大小（64 B 到 1518 B） 在線速度/雙工（10/100/1000 Mbps，半/全） |
| 瀏覽器 | 全/移動，代理開/關 |
| Telnet/SSH | 用戶名/密碼（用于 SSH） |
| 音頻發生器 | IntelliTone™，模擬 400 Hz，模擬 1 kHz |
| Flash 交換機端口 | 1s、2s、3s |
| FiberInspector™/Webcam | 實時、暫停、擴展（用于光纖）、保存 |
| 文件工具 | |
| 配置文件 | 保存、刪除、重命名、導出、導入、加載 |
| AP 授權 | 保存、刪除、重命名、導出、導入、加載 |
| 報告 | 保存、刪除、重命名、導出、導入、查看 |
| 屏幕 | 保存、刪除、重命名、導出、導入、查看 |
| 認證和合規 | |
 |
Conformite Europeene.符合歐盟和歐洲自由貿易協會 (EFTA) 的要求。 |
 |
通過加拿大標準協會的認證 |
 |
符合相關澳大利亞標準 |
| 型號/名稱 | 說明 |
| 1T10G-1000C | 1T10G-1000、OneTouch AT 10G 以太網測試儀 |
|
包含物品：100/1000 Mbps 銅纜/光纖測試模塊、一個 1G SX SFP 光纖收發器、一個 10G SR SFP+ 光纖收發器、SD 卡、主機背帶、手帶、交流適配器和電源線、跳接線、便攜包、快速入門指南和附有用戶手冊的資源 CD
|
|
| 1TG2-1500C | OneTouch AT G2 以太網測試儀 |
|
包含物品：10/100/1000 Mbps 銅纜/光纖測試模塊、兩個 1G SX SFP 光纖收發器、SD 卡、主機背帶、手帶、交流適配器和電源線、USB 閃存驅動器、WireView #1-6、RJ45 跳接線和耦合器、便攜包、快速入門指南和附有用戶手冊的資源 CD
|
|
| 1TG2-3000C | OneTouch AT G2 以太網和 Wi-Fi 測試儀 |
|
包含物品：10/100/1000 Mbps 銅纜/光纖和 802.11a/b/g/n/ac 測試模塊、Versiv 平臺、兩個 1G SX SFP 光纖收發器、附帶裝配夾的外置定向天線、SD 卡、主機背帶、手帶、交流適配器和電源線、USB 閃存驅動器、WireView #1-6、RJ45 跳接線和耦合器、便攜包、快速入門指南和附有用戶手冊的資源 CD
|
|
| 1TG2-3000-MOD | OneTouch AT G2 以太網 Wi-Fi 測試模塊 |
|
包含物品：10/100/1000 Mbps 銅纜/光纖和 802.11a/b/g/n/ac 測試模塊、兩個 1G SX SFP 光纖收發器、附帶裝配夾的外置定向天線、SD 卡、USB 閃存驅動器、WireView #1-6、RJ45 跳接線和耦合器、快速入門指南和附有用戶手冊的資源 CD
|
|
| 1T10G-1000-MOD | 1T10G-1000-MOD、OneTouch AT 10G 以太網測試模塊 |
|
包含物品：100/1000Mbps 和 10G 銅纜/光纖測試模塊、兩個 10G SR SFP+ 光纖收發器、RJ45 跳接線和耦合器、快速入門指南和附有用戶手冊的資源 CD
|
|
| 套包 | |
| 型號/名稱 | 說明 |
| 1TG2-1500-2PK |
OneTouch AT G2 1500 2-套裝 |
|
包含物品：兩個 OneTouch AT 1TG2-1500 以太網測試儀套件
|
|
| 1TG2-3000-1T10G1M | OneTouch AT G2 3000 和 OneTouch AT 10G 1000 模塊 |
|
包含物品：OneTouch AT 1TG2-3000 以太網和 Wi-Fi 測試儀和 OneTouch AT 10G 1T10G-1000-MOD 以太網測試模塊
|
|
| 1TG2-1500-LRAT2 | OneTouch AT G2 1500 和 LinkRunner AT 2000 |
|
包含物品：OneTouch AT 1TG2-1500 以太網測試儀和 LinkRunner AT LRAT-2000網絡自動測試儀
|
|
| 1TG2-3000-LRAT2 | OneTouch AT G2 3000 和 LinkRunner AT 2000 |
|
包含物品：OneTouch AT 1TG2-3000 以太網和 Wi-Fi 測試儀和 LinkRunner AT LRAT-2000 網絡自動測試儀
|
|
| 配件 | |
| 型號/名稱 | 說明 |
| SFP-1000SX | 1000BASE-SX 光纖 SFP 收發機（有 DDM）（850 nm，多模） |
|
包含物品：SFP 光纖收發器
|
|
| SFP-1000LX | 帶有 DDM 的 1000BASE-LX 光纖 SFP 收發器（1310 nm，單模） |
|
包含物品：SFP 光纖收發器
|
|
| 1T 電池 | OneTouch AT 的備用電池 |
| SFP-1000ZX | 帶有 DDM 的 1000BASE-LZ 光纖 SFP 收發器（1550 nm，單模） |
|
包含物品：SFP 光纖收發器
|
|
| SFP-100FX | 帶有 DDM 的 100BASE-FX 光纖 SFP 收發器（多模） |
|
包含物品：SFP 光纖收發器
|
|
| 1T-ANT | 1T-ANT、ONETOUCH（外置定向天線） |
| 包含物品：附帶裝配夾的外置定向天線 | |
| WIREVIEW 1 | 電纜識別器接線圖 #1 |
|
包含物品：Wiremap 適配器和電纜標識符 #1
|
|
| 電源充電器 | 備用交流充電器 |
|
包含物品：帶有多個可更換插頭的交流充電器
|
|
| WIREVIEW 2-6 | 電纜識別器接線圖 #2-6 |
|
包含物品：wiremap 適配器和電纜標識符 #2 - #6 套裝
|
|
| 升級 | |
| 型號/名稱 | 說明 |
| 1TG2-UGD1 |
該工具包將客戶的 1T-3000 升級為 1TG2-3000。 該工具包含有 1TG2-3000-MOD。
|
| 包含物品：與 1TG2-3000-MOD 包含物品相同 | |
| 1TG2-UGD2 |
該工具包將客戶的 1T-2000 升級為 1TG2-3000。該工具包含有 1TG2-3000-MOD。
|
| 包含物品：與 1TG2-3000-MOD 包含物品相同 | |
| 1TG2-UGD3 |
該工具包將客戶的 1T-1500 升級為 1TG2-3000。 該工具包含有 1TG2-3000-MOD。
|
| 包含物品：與 1TG2-3000-MOD 包含物品相同 | |
| 1TG2-WIFI-OPT |
OneTouch AT G2 Wi-Fi 升級 |
|
包含物品：選項激活說明、附帶裝配夾的外置定向天線 |
|
