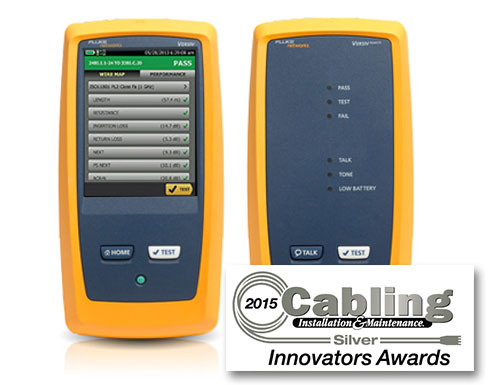

FLUKE福祿克DSX-8000線纜測試儀加速銅纜認證測試過程中的每一個步驟
.jpg)
DSX CableAnalyzer 系列銅線測試解決方案支持對高達 40 千兆以太網部署的雙絞線布線進行測試和認證，并且可以應對任何布線系統，無論是 Cat 5e、6、6A、8 還是 FA 和 I/II 級，都不在話下。電纜認證是從系統設計開始到系統驗收為止的整個過程的有機組成部分。該過程的執行速度越快，您能得到的利潤就越高。遺憾的是，有許多因素會降低該過程的速度 － 測試儀設置錯誤、測試限值錯誤、等待高技能技師分析或解決故障、錯誤理解結果以及生成了客戶無法理解的測試報告。
FLUKE福祿克DSX-8000線纜測試儀作為 Versiv 布線認證產品系列的一員，DSX CableAnalyzer 系列可提供準確、完全無誤的認證結果。安裝過程中會有許多團隊參與其中，采用不同種類的材料以及要求進行多種測試。贏利與否只有幾個百分點的差別。DSX 可對銅纜布線進行認證，符合包括 Level VI/2G 精度要求在內的所有標準，使工作更加容易管理，且能夠提高系統驗收速度。它并不是僅為專業技師和項目經理而設計的。各種技能水平的人員均可用其來改善設置、操作、測試報告的過程并同時管理多個項目。
FLUKE福祿克DSX-8000線纜測試儀獨特功能：
| 線纜類型 | |
| 屏蔽和非屏蔽的雙絞 LAN 布線 | TIA Cat 3、4、5、5e、6、6A、8：100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100? 和 120? |
| 標準鏈路接口適配器 | |
| 永久鏈路適配器 | 插頭類型：屏蔽的 RJ45 可選插頭類型：Tera（僅限 DSX-5000，DSX-8000 版本將于 2017 夏季推出） |
| 通道適配器 | 插座類型：屏蔽的 RJ45 可選插座類型：Tera（僅限 DSX-5000，DSX-8000 版本將于 2017 夏季推出） |
| 測試標準 | |
| TIA | Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 標準 |
| ISO/IEC | Class C 和 D、E、EA、F、FA 及 I/II 認證，符合 ISO/IEC 11801:2002 標準及其修訂內容 |
| 頻率 | DSX-8000：2000 MHz； DSX-5000：1000 MHz |
| 一般規格 | |
| 自動測試速度 | DSX-8000：5e 或 6 類/Class D 或 E 的全雙向自動測試：7 秒。完整的雙向 6A 類/ EA 級自動測試：8 秒。完整的雙向 8 類自動測試：16 秒 |
| DSX-5000：5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類/ EA 級自動測試：10 秒 | |
| 支持測試參數（測試參數的數量及測試的頻率范圍由所選擇的測試標準決定） | 接線圖、長度、傳播延遲、延遲偏差、直流環路電阻、對間電阻不平衡、對電阻不平衡、插入損耗（衰減）、回波損耗 (RL)、共?；夭〒p耗 (CMRL)、近端串擾 (NEXT)、遠端串擾 (FEXT)、衰減串擾比 (ACR-N)、ACR-F (ELFEXT)、ACR-F 功率和 (ELFEXT)、NEXT 功率和、ACR-N 功率和、線外 NEXT 功率和 (PS ANEXT)、線外 NEXT 遠端衰減比功率和 (PS AACR-F)、共模-差模 NEXT (CDNEXT)、橫向變換損耗 (TCL)、等水平橫向變換傳輸損耗 (ELTCTL)、整個布線路徑中的屏蔽層通斷性 |
| 輸入保護 | 能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞 |
| 顯示屏 | 5.7 英寸 LCD，具有感應電容觸摸屏 |
| 箱包 | 由減震材料包覆成型的耐沖擊性塑料箱 |
| 體積 | 已安裝 DSX 模塊和電池的 Versiv 主機：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 已安裝 DSX 模塊和電池的 Versiv 主機：3 磅，5 盎司 (1.28 kg) |
| 主機與遠端： | 鋰離子電池組，7.2 V |
| 典型的電池壽命： | 8小時 |
| 充電時間* | 測試儀關：電量從 10% 充到 90% 需 4小時 |
| 所支持的語言 | 英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、簡體中文、韓文、俄文、繁體中文、捷克文、波蘭文、瑞典文、匈牙利文 |
| 校驗 | 維修中心校驗周期為一年 |
| 環境規格 | |
| 操作溫度 | 32°F 至 113°F（0°C 至 45°C） |
| 貯存溫度 | -22°F 至 +140°F（-30°C 至 +60°C） |
| 工作相對濕度 | 0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C） |
| 振動 | 隨機、2 g、5 Hz-500 Hz |
| 沖擊 | 1 米跌落試驗（無論是否帶有模塊和適配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
| 操作高度 | 13,123 英尺 (4,000 m) 10,500 英尺（3,200 米），含交流適配器 |
| EMC | EN 61326-1 |
| 性能規格** | ||
| DSX-8000 | 8 類測試模式（或更低鏈路類別） | ANSI/TIA-1152 Level 2G |
| Class I/II 測試模式 | 提議標準 IEC 61935-1 Ed. 5 Level VI | |
| DSX-5000 | 6A 類/ EA 級測試模式（或更低鏈路類別） | 高于 TIA 1152 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。 |
| FA 級測試模式 | 高于 IEC 61935-1 第四版草案中的 V 級要求。 | |
| 雙絞線布線1的長度 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 800 m (2600 ft) | 150 m (490 ft) |
| 分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
| 精度 | ± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m |
± (0.3 m + 2 %) |
| 傳輸延遲 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 4000 ns | |
| 型號/名稱 | 說明 | |
| DSX-8000 CableAnalyzer | DSX-8000 有 2 種版本：無線和非無線。DSX-8000 的無線版本含有 LinkWare Live WiFi 適配器，以下國家可以使用。非無線版本不含 WiFi 適配器，適用于 WiFi 適配器尚未通過認證的國家或不希望接收 Wi-Fi 適配器的客戶。 | |
| DSX-8000-W |
|
|
| DSX-8000-W
金牌支持服務 »
|
1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、WiFi 適配器、校準說明和入門指南。 | |
| DSX-8000-W/GLD |
DSX-8000-W 提供 1 年期金牌產品支持（僅限美國和歐洲。歐洲訂購：DSX-8000-W INT/GLD）。 |
|
| DSX-8000
金牌支持服務 »
|
配置同 DSX-8000-W，不含 WiFi 適配器 |
|
| DSX-8000-OI-W |
|
|
| DSX-8000OI-W
金牌支持服務 »
|
1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖—50 µm、2 根 SC/LC 單模接入光纖—9 µm、USB 光纖檢查視頻探頭及 4 個端頭、LC/LC Simplex 適配器、WiFi 適配器、校準說明和入門指南。 | |
| DSX-8000OI-W/GLD |
DSX-8000 OI -W 提供 1 年金牌支持服務（僅限美國和歐洲。歐洲訂購：DSX-8000OIWINT/GLD）。 |
|
| DSX-8000OI
金牌支持服務 »
|
配置同 DSX-8000OI-W，不含 WiFi 適配器。 | |
| DSX-8000QI-W |
|
|
| DSX-8000QI-W
金牌支持服務 »
|
1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 攜帶包、WiFi 適配器、校準說明和入門指南。 | |
| DSX-8000QI-W/GLD |
1 年期金牌產品支持，適用于 DSX-8000QI-W （僅限美國和歐洲。歐洲訂購：DSX-8000QIWINT/GLD）。 |
|
| DSX-8000QI
金牌支持服務 »
|
配置同 DSX-8000QI-W，不含 WiFi 適配器。 | |
| DSX-8000QOI-W |
|
|
| DSX-8000QOI-W
金牌支持服務 »
|
1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、OptiFiber Quad OTDR 模塊、CAT 8/I 級永久鏈路適配器套裝、CAT 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、硬攜箱、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖 — 50 µm、2 根 SC/LC 單模接入光纖 — 9 µm、USB 光纖檢查視頻探頭及 4 個端頭、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便攜包、WIFI 適配器、校準說明和入門指南。 | |
| DSX-8000QOI-W/GLD |
年期金牌產品支持，適用于 DSX-8000QOI-W（僅限美國和歐洲。歐洲訂購：DSX-8000QOIWINTGLD）。 |
|
| DSX-8000QOI
金牌支持服務 »
|
配置同 DSX-8000QOI-W，不含 WiFi 適配器。 | |
| DSX-8000-PRO |
|
|
| DSX-8000-PRO-W
金牌支持服務 »
|
Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含 WiFi 適配器。 | |
| DSX-8000-PRO-W/GLD |
1 年期金牌產品支持，適用于 DSX-8000-PRO-W （僅限美國和歐洲。歐洲訂購：DSX-8000PROWINT/GD）。 |
|
| DSX-8000-PRO
金牌支持服務 »
|
配置同 DSX-8000-PRO-W，不含 WiFi 適配器。 | |
| DSX-8000-MI-W |
|
|
| DSX-8000MI-W
金牌支持服務 »
|
1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber 多模 OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 終端器、USB 視頻檢測探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF兼容 MM TRC 工具包 50 µm、TRC 便攜包、WiFi 適配器、校準說明和入門指南。 | |
| DSX-8000MI-W/GLD |
1 年期金牌產品支持，適用于 DSX-8000MI-W （僅限美國和歐洲。歐洲訂購：DSX-8000MIWINT/GLD）。 |
|
| DSX-8000MI
金牌支持服務 »
|
配置同 DSX-8000MI-W，不含 WiFi 適配器。 |
|
| DSX-8000 附加工具包 |
|
|
| DSX-8000-ADD
金牌支持服務 »
|
(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南 | |
| DSX-8000-ADD-R
金牌支持服務 »
|
1 個 Versiv 遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南 | |
| DSX-8-CFP-Q-ADD/R
金牌支持服務 »
|
1 個 Versiv 遠端單元、(2) 個 DSX-8000 電纜認證分析儀模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南。 | |
| DSX-8000-OFP-Q-ADD
金牌支持服務 »
|
(2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、2 根 SC/LC 多模接入光纖 — 50 µm、2 根 SC/LC 單模接入光纖 — 9 µm、 (2) OTDR 懸掛帶和磁鐵、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南。 | |
| 型號/名稱 | 說明 |
| DSX-8000 附件 |
|
| DSX-PLA804S | DSX-8000 Cat 8/I 級永久鏈路測試適配器套裝 |
| DSX-CHA804S | DSX-8000 Cat 8/I 級通道測試適配器套裝 |
